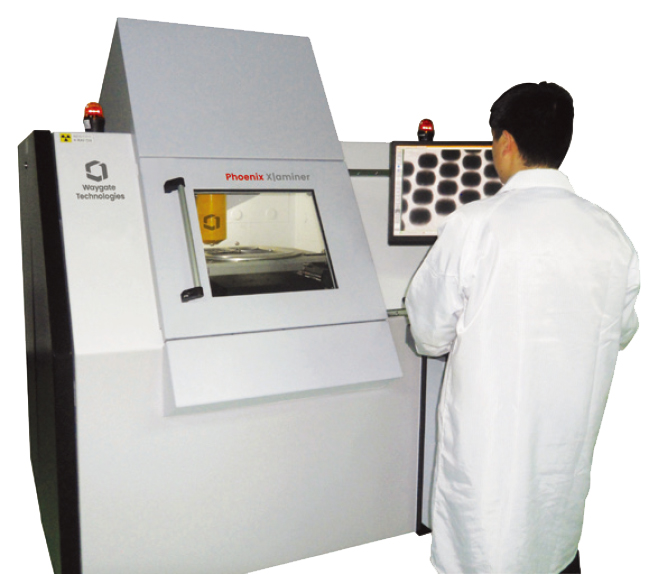

x丨aminer
高功率X射线检测系统,可简便地用于半导体封装和线路板组装等电子行业领域
精准、高效、高生产率检测
  • 内部缺陷分析

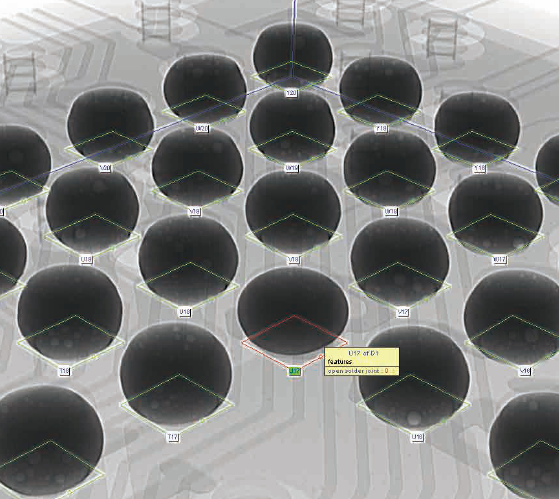

  • BGA焊点自动分析

  • PTH焊点自动分析

  • 材料内部结构分析

  • 二维尺寸测量

  • 自动化检测

    编程扫描位置

    全自动扫描

  • 高效率检测

    全系列高精度X-ray产品

    在保证高质量高水平检测下,高效的自动化编程,检测时间快达2秒;

  • 高精度检测

    亚微米级别细节分辨率

相同图像质量下,有效节约扫描时间

高动态 GE DXR 数字探测器阵列,出色的实时检测图像,独特的高功率160kv 微纳聚焦管,常用于高吸收的电子样品。


突出的缺陷覆盖率和可重复性,具有纳米焦点的细节检测能力为0.5 µm;

Flash!FiltersTM图像优化技术27英寸大型监视器,可更好地识别缺陷;

高级故障分析,具有高分辨率的3D CT或大型电路板planar CT

  • 01160KV高功率微米焦点射线管

    高功率
    检测高辐射吸收性材料。

  • 02平板探测器

    更高的分辨率;
    更快的检测效率;
    更优质的图像质量;

  • 03高效的CAD编程

    高效的离线编程;
    大型PCB上具有高重现性。

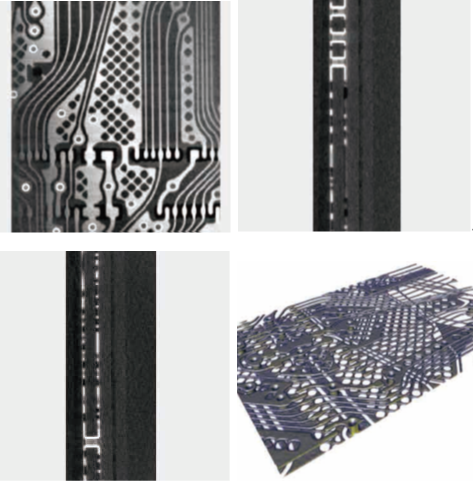

  • 04planar CT 技术

    平面扫描大尺寸电路板。

  • 05x|act

    高级BGA焊点失效分析

    专业C4分析模块

    IC多层PCB板检测及错位计算

    Xe2模块

  • 06phoenix datos|x CT软件

    图像采集、数据重建、数据处理、样品评估全自动化进行。

满足您对微米CT的各种需求
phoenix x丨aminer的各种选配功能可以组合为任意的工业、科研检测方案。多功能、
高分辨率高效率扫描。

研发创新

专利flash!Filter,突出图像质量。

独特的特征

设计人性化和操作简便易用;

功能全面的CT模块,简单快捷

  • 操作使用简便性;
  • 无使用寿命限制的微焦点X射线管;
  • 可选高级失效分析功能的高分辨率三维微米CT;
  • 快速CT扫描时间可达10s;
  • 高效的自动CAD文件导入编程缩减设置时间;
  • 在旋转倾斜视角下实现CAD信息实时匹配;
  • 高缺陷检出率和重复性。
datos|x - 基于平板探测器的CT软件


          datos|x base是一款专用于CT应用的功能全面的软件包,软件可以操控CT系统的各个功能部件,包括射线管和操控平台。

           CT检测时可以对所有相关步骤进行控制,例如,创建投影数据、数据三维重建。


基本参数

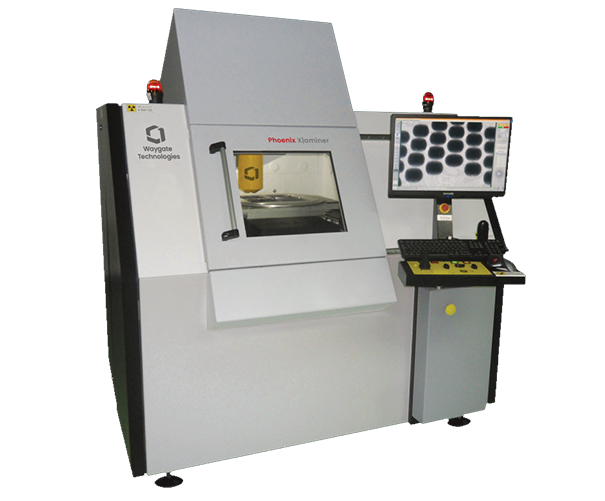

phoenix x丨aminer
射线管类型

开放式设计,透射式高功率微焦点X射线管。

最大电压

160 kV

软件 phoenix x|act 数据采集与处理软件,用于尺寸测量、失效分析和结构检测。
辐射安全防护 全封闭式自屏蔽防护铅房,类型满足德国RöV,法国NFC 74 100 ,美国21 CFR和中国GB18871 等共同标准。
